著しい結露
窓に結露が発生しないためにはどうしたらよいか

.窓の結露発生について考えて見ましょう
 @ 部屋の温度20度 湿度50%の時の露点温度は9.6度 室外や壁や
    窓が9.6度温度差10.4度以下のところに結露が発生します
 A.温度20度で湿度が60%になると露点温度は12度となり温度差8度で結露が発生
 B.室内温度20度湿度70%で露点温度14度となり温度差6度で結露が発生します
 C.室内温度20度で湿度80%で露点温度17度にもなり温度差3度で結露が発生します

  以上のように約10度から17度での温度差と湿度があれば結露が発生します
  冬の外気が10度以下になると温度差は10度以上になって窓には結露が発生します
  ではどうすれば結露は防げるのでしょうか

 2. 窓の断熱性能レベル5では断熱温度が大きく結露は防止できます

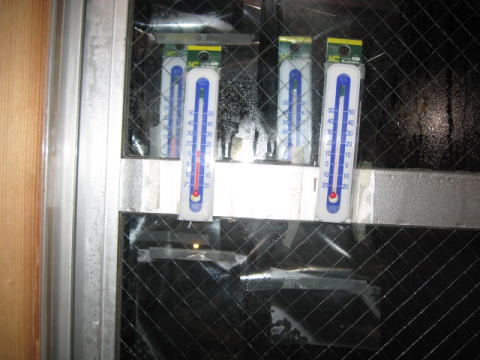

以下は平成25年1月9日22時10分に窓の断熱温度測定したときに撮影した著しい結露の写真です

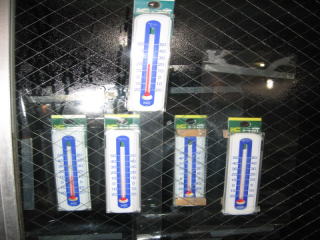

上の中つり室内温度20度外気6度温度差10.4度以下のところに結露が発生
下4本の左端ガラス密着外10.5度左2本目ガラス密着内15.5度左3本目ガラス離れ6度
右端ガラス離れ内


室内温度20度 湿度70%で露点温度14度となり温度差6度で結露が発生
アルミ枠の温度左端密着外9度左2本目密着内14度左から3本目アルミ離れ外右端離れ内

窓ガラスだけと窓の外に断熱エコ障子4層を設置した状態との温度比較

防寒なし 27.1.
24
晴れ
断熱エコ障子外4層の内にガラス 断熱エコ障子外4層
26.1.9 アルミ
密着外
アルミ
密着内
ガラス
離れ外
ガラス
密着外
ガラス
密着内
上内部室内温度
4層の温度
ガラス
密着内
上内部室内温度
8時41分 12度 14度 12度 15度 18度
9時30分外す 18度 9時30分 7度 14度 15度
10時00分 12度 14度 10度 12度 15度 17度 8度 14度 15度
10時30分 12度 14度 10度 12度 14度 16度 10度
日射
15度 15度
炊事
10時45分 11度 13.5度 10度 12度 14度 16度 10度 15度 16度
15時.30分 9度 12度 8度 10度 12度 14度 26日射 28度
27度
33分着火12度 ガス暖房
着火12度
15時33分
ガス暖房
着火ストーブ15度
16時00分18度 18度 10度 14度 8度 11度 15度 18度 ガラスに結露 19度 13度 22度 22度 エコ障子4層の中の外空気が結露
16時08分19度 19度 10度 14度 8度 12度 15度 20度 窓結露 19度
弱運転になる
12度 22度 22度 中の外空気が結露
16時21分ストップ20度 20度ストップ 10度 15度 8度 12度 16度 20度 結露 16時20分ストップ19度 12度 21度 22度 中の外空気が結露
16時30分 10度 14度 8度 12度 15度 20度 11度 20度 21度 中の外空気が結露
16時35分 10度 14度 8度 12度 15度 18度 結露消かけ 10 20 20 中の外空気が結露
16時54分 10度 13度 8度 11度 14度 17度 消えた 10度 19度 19度 結露が小さくなってきた
16時58分 10度 13度 8度 11度 14ど 16度 10度 19度 19度 結露が小さくなってきた
17時35分炊事始める 炊事ガス 9度 12度 7度 10度 13度 16度 17時00分炊事始める 10度 18度 19度 結露が小さくなってきた
17時56分炊事中 8度 12度 6.5度 10度 12度 15度 結露発生 炊事中 9度 17度 19度 結露が小さくなってきた
18時40分食事終わる 8度 12度 6.5度 10度 13度 16度 結露 8度 16度 18度 結露が小さくなってきた
19時00分 8度 11度 6度 9度 12ど 15度 結露 8度 16度 18度 結露小さくなってきた
20時10分 8度 10度 5度 8度 11度 14度 結露 7度 15度 16度 小さく
20時21分 7度 10度 5度 8度 11度 13度 結露 7度 15度 16度
20時30分 7度 10度 5度 8度 11度 13度 結露 7度 15度 16度 kieru
20時33分点火12度 暖房点火12度 5度 8度 11ど 13度 結露 暖房点火
14度
fusuma
akeru
7度 15度 16度
20時48分17度 17度 7度 12度 5度 9度 13度 17度 結露 暖房
17度
7度 16度 18度
20時58分18度 18度 8度 12.5度 6度 9.5度 14度 18度 結露 暖房
17度
7度 16度 18度
21時01分19度 19度 8度 13度 6度 10度 14.5度 19度 結露 暖房
18度
7度 16度 19度
21時18分20度 20度 9度 14度 6度 10度 15度 20度 結露 暖房
18度
7度 17度 20度
21場22分 8畳解放17度 17度 20度
21時30分17度 17度 9度 14度 6度 10度 15度 20度 結露 暖房
18度
7度 17度 20度
22時10分17度 17度 9度 14度 6度 10.5 15.5度 20度 結露 暖房
18度
17度 17度 20度
アルミ
密着外
アルミ
密着内
ガラス
離れ外
ガラス
密着外
ガラス
密着内
上内部室内温度
