3階東10層 25.8.5 |
外 | 中5層 | 中7層 | 中9層 | 10層内 | すだれ外 | すだれ内 |
7時30分 | 57度 | 44度 | 40度 | 36度 | 34度 | 34度 | 31度 |
8時30分 | 64度満 | 48度 | 43度 | 38度 | 37度 | 36度 | 32度 |
9時40分 | 64度 | 50度 | 44度 | 40度 | 36度 | 35度 | 33度 |
10時15分 | 57度 | 46度 | 40度 | 37度 | 36度 | 34度 | 32度 |
10時50分 | 55度 | 45度 | 40度 | 37度 | 36度 | 35度 | 32度 |
平均 | 59.4 | 46.6 | 41.4 | 37.6 | 35.8 | 34.8 | 32 |
53.4−35.8 差17.6度 |
|||||||
3階東10層 25.8.6 |
外 | 中5層 | 中7層 | 中9層 | 10層内 | 簾外 | 簾内 |
10時25分 | 44度 | 36度 | 34.5度 | 33度 | 33度 | 34度 | 30度 |
3階東10層 25.8.7 |
外 | 中5層 | 中7層 | 中9層 | 10層内 | 簾外 | 簾うち |
7時45分 | 52度 | 44度 | 38度 | 36度 | 33度 | 35度 | 30度 |
8時30分 | 62度 | 49度 | 43度 | 39度 | 36度 | 37度 | 32度 |
9時00分 | 62度 | 49度 | 43度 | 39度 | 36度 | 37度 | 32度 |
9時30分 | 62度 | 49度 | 43度 | 39度 | 36度 | 39度 | 33度 |
10時00分 | 59度 | 47度 | 42度 | 38度 | 36度 | 37度 | 32度 |
10時35分 | 54度 | 44度 | 40度 | 37度 | 36度 | 37度 | 33度 |
平均 | 58.5度 | 47度 | 41.5度 | 38度 | 35.5度 | 37度 | 32度 |
58.5度−35.5度 差23度 |
|||||||
3階東10層 25.8.8 |
外 | 中5層 | 中7層 | 中9層 | 10層内 | 簾外 | 簾内 |
8時30分 | 46度 | 40度 | 36度 | 35度 | 33度 | 34度 | 30度 |
9時30分 | 54度 | 44度 | 40度 | 38度 | 35度 | 37度 | 33度 |
10時11分 | 52度 | 46度 | 42度 | 38度 | 36度 | 38度 | 33度 |
10時55分 | 49度 | 43度 | 39度 | 36.5度 | 36度 | 38度 | 33度 |
11時35分 | 48度 | 42度 | 39度 | 36度 | 36度 | 35度 | 32度 |
平均 | 49.8度 | 43度 | 39.2度 | 36.7度 | 35.2度 | 36.4度 | 32.2度 |
49.8−35.2 差14.6度 |
|||||||
3階東10層 25.8.9 |
外 |
中5 | 中7 | 中9 | 10層 | 簾外 | 簾内 |
9時08分 | 54度 | 45度 | 40度 | 37.5度 | 36度 | 37度 | 32度 |
3階東10層 25.8.10 |
外 | 中5 | 中7 | 中9 | 10層 | 簾外 | 簾内 |
8時20分 | 56度 | 44.5度 | 40度 | 38度 | 36度 | 36度 | 32度 |
8時45分 | 58度 | 46度 | 41度 | 38度 | 37度 | 37度 | 34度 |
10時15分 | 58度 | 48度 | 44度 | 40度 | 38度 | 40度 | 35度 |
3階東10層 25.8.11 |
外 | 中5 | 中7 | 中9 | 10層 | 簾外 | 簾内 |
8時25分 | 59度 | 48度 | 42度 | 40度 | 38度 | 37度 | 34度 |
9時40分 | 59度 | 50度 | 44度 | 41度 | 38度 | 41度 | 35度38度は暑い |
10時10分 | 58度 | 50度 | 44度 | 40度 | 38度 | 40度 | 36度 |
10時30分 | 54度 | 50度 | 44度 | 40.5度 | 39度 | 40度 | 34度 |
11時05分 | 52度 | 47度 | 42度 | 39.5度 | 38度 | 38度 | 35度 |
断熱エコ障子に戻る | 3階透明ガラスでの断熱エコ障子の実測にとぶ |
3階東14層 25.8.14 |
外 | 中5 | 中7 | 中9 | 中10 | 中11 | 中12 | 中13 | 内14層 | 簾外 | 簾内 |
7時10分 | 51度 | 44度 | 44度 | 40度 | 39度 | 38度 | 34度 | 33度 | 32度 | 30 | 30 |
7時55分 | 62度 | 50度 | 50度 | 45度 | 42度 | 42度 | 38度 | 35度 | 35度 | 37 | 32 |
8時30分 | 64度 | 53度 | 52度 | 46度 | 44度 | 44度 | 40度 | 36度 | 36度 | 40 | 32 |
8時41分 | 64度 | 53度 | 52度 | 46度 | 44度 | 45度 | 40度 | 36度 | 37度 | 38 | 32 |
9時10分 | 64度 | 54度 | 52度 | 46度 | 44度 | 44度 | 40度 | 36度 | 38度 | 38 | 32 |
9時40分 | 63度 | 54度 | 52度 | 47度 | 44度 | 44度 | 41度 | 36度 | 38度 | 39 | 32 |
10時30分 | 62度 | 54度 | 52度 | 46.5度 | 44度 | 44度 | 40度 | 36度 | 39度 | 40度 | 32 |
11時00分 | 61度 | 51度 | 48度 | 44.5度 | 42度 | 42度 | 38度 | 35度 | 37度 | 38 | 34 |
11時20 | 59度 | 49度 | 46度 | 43度 | 41度 | 41度 | 37度 | 35度 | 36度 | 37 | 34 |
中13 より高い |
|||||||||||
3階東14層 25.8.15 |
外 | 中5 | 中7 | 中9 | 中10 | 中11 | 中12 | 中13 | 内14層 | 簾外 | 簾内 |
8時00分 | 57度 | 50度 | 46度 | 44度 | 42度 | 41度 | 39度 | 35度 | 35度 | 33 | 33 |
8時25分 | 60度 | 52度 | 48度 | 45度 | 43度 | 42度 | 39度 | 35度 | 36度 | 36 | 32 |
9時00分 | 58度 | 53度 | 49度 | 47度 | 44度 | 44度 | 40度 | 36度 | 38度 | 35度 | 32 |
9時30分 | 62度 | 53度 | 50度 | 46度 | 44度 | 43.5度 | 39度 | 36度 | 37度 | 40 | 36 |
9時55分 | 63度 | 53度 | 50度 | 47度 | 44度 | 44度 | 40度 | 36度 | 36度 | 40度 | 36度 |
10時57分 | 60度 | 52度 | 48度 | 45度 | 42度 | 43度 | 39度 | 36度 | 37度 | 39 | 35 |
11時25分 | 55度 | 49度 | 46度 | 44度 | 41度 | 41度 | 38度 | 35度 | 36度 | 36度 | 32度 |
3階東14層 25.8.16 |
外 | 中5 | 中7 | 中9 | 中10 | 中11 | 中12 | 中13 | 内14層 | 簾外 | 内 |
7時50分 | 56度 | 50度 | 48度 | 45度 | 44度 | 42度 | 38度 | 36度 | 37度 | 40度 | 35 |
8時30分 | 62度 | 54度 | 50度 | 48度 | 47度 | 45度 | 40度 | 37度 | 38度 | 42 | 37 |
8時50分 | 63度 | 54度 | 52度 | 48度 | 47度 | 46度 | 40度 | 38度 | 38度 | ||
3階東14層 25.8.17 |
外 | 中5 | 中7 | 中9 | 中10 | 中11 | 中12 | 中13 | 内14層 | 簾外 | 内 |
8時30分 | 63度 | 54度 | 50度 | 47度 | 45度 | 42.5度 | 39度 | 36度 | 36.5度 | 37 | 34 |
9時05分 | 64度 | 54度 | 50度 | 47度 | 45度 | 44度 | 38度 | 36度 | 36度 | 42 | 36 |
9時55分 | 60度 | 54度 | 50度 | 47度 | 45度 | 44度 | 40度 | 36度 | 37度 | 38度 | 34 |
9時55分 | 60度 | 54度 | 50度 | 47度 | 45度 | 44度 | 40度 | 36度 | 37度 | 38度 | 34 |
10時40分 | 60度 | 53度 | 50度 | 46度 | 44度 | 43.5度 | 39度 | 35.5度 | 38度 | 40 | 35 |
11時15分曇り | 50度 | 47度 | 44度 | 42度 | 40度 | 40度 | 36度 | 34度 | 36 | ||
11時50分 | 50度 | 46度 | 43度 | 41.5度 | 40度 | 40度 | 36度 | 34度 | 36度 | ||
3階透明ガラスでの断熱エコ障子の実測に戻る |
3f 障子紙と 5層 25.7.21 |
外1 | 外2 | 内1 | 内2 | ||
6時50分 | 38度 | 44度 | 31度 | 31度 | ||
7時00分 | 40度 | 44度 | 32度 | 32度 | ||
7時30分 | 48度 | 50度 | 34度 | 34度 | ||
8時00分 | 52度 | 52度 | 35度 | 35度 | ||
8時30分 | 52度 | 52度 | 35度 | 35度 | ||
8時50分 | 52度 | 52度 | 35度 | 35度 | ||
9時25分 | 52.5度 | 52.5度 | 35度 | 35度 | ||
9時55分 | 52度 | 52度 | 35度 | 35度 | ||
10時30分 | 52度 | 52度 | 36度 | 36度 | ||
10時55分 | 50度 | 50度 | 36度 | 35度 | 36ど | 31度 |
障子紙と5層 25.7.22 |
外1 | そど2 | 内1 | 内2 | 簾外 | 簾内 |
7時05分 | 39度 | 40度 | 31度 | 31度 | 32度 | 30度 |
7時30分 | 44度 | 44度 | 33度 | 33度 | 35度 | 30度 |
障子紙と5層 25.7.23 |
外1 | 外2 | 内1 | 内2 | 簾外 | 簾内 |
7時05分 | 37.5度 | 38度 | 30度 | 30度 | 30度 | 28度 |
7時40分 | 48度 | 48度 | 32度 | 32度 | 37度 | 31度 |
8時30分 | 44.5度 | 45度 | 33度 | 32度 | 36度 | 30度 |
9時00分 | 52度 | 52度 | 34度 | 34度 | 38度 | 32度 |
10時07分 | 52度 | 52度 | 34度 | 34度 | 38度 | 32度 |
10時42分 | 47ど | 47度 | 34度 | 34度 | 36度 | 32度 |
障子紙と5層 25.7.25 |
外1 | 外2 | 内1 | 内2 | 簾外 | 簾内 |
8時30分 | 40度 | 40度 | 32度 | 32度 | 33度 | 29度 |
9時20分 | 50度 | 50度 | 35度 | 35度 | 42度 | 32度 |
9時50分 | 50度 | 50度 | 36度 | 36度 | 41度 | 33度 |
10時20分 | 50度 | 50度 | 36度 | 36度 | 37度 | 32度 |
すだれの断熱効果

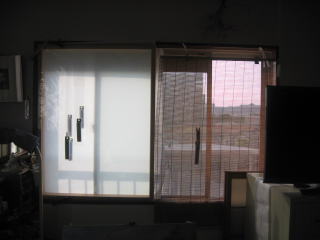

下の写真は左は障子紙ほーみいで遮光してUV5層で断熱
右は窓を開けて通風してすだれで遮光して温度測定している状況である
東に面した引き違い窓で風を通すために窓片側をあけて内側に障子紙で遮光
して温度測定するためUV断熱5層を設置してあけた窓には簾をつるして通風
遮光した状態で簾の外側と内側の温度測定を行った
太陽光線がカラスに当たりその内側で障子紙で遮光しても暑さは減らない
7/25朝9時20分ガラス窓外50度では内側36度
一方簾の外は42度で簾内側は32度
簾は竹製で熱伝導はガラス1に対して0.2程度の効果と通風で断熱差が発生か
窓を開けた状態でもガラスがあるために発熱して室内に貫流する
この状態を回避する対策はガラス窓の外に光線が射さないように簾をつるすか室内側に
多層の断熱エコ障子で断熱をする必要がある
5層では効果は少ない何層必要か調査中
25.7.23
3階東12層 25.8/12 |
外 | 中5 | 中7 | 中9 | 中10 | 中11 | 内12層 | 簾外 | 簾内 |
7時00分 | 42度 | 37.5度 | 36度 | 34.5度 | 33度 | 32度 | 32度 | 32度 | 30度 |
7時30分 | 50度 | 42度 | 40度 | 38度 | 36度 | 35度 | 34度 | 35度 | 31度 |
8時00分 | 52度 | 46度 | 44度 | 40度 | 38度 | 36度 | 36度 | 36度 | 31度 |
8時30分 | 56度 | 48度 | 45度 | 42度 | 40度 | 36度 | 36度 | 37度 | 32度 |
9時15分 | 60度 | 50度 | 48度 | 43度 | 40度 | 39度 | 39度 | 38度 | 33度 |
9時50分 | 60度 | 50度 | 46度 | 44度 | 41度 | 40度 | 39度 | 38度 | 33度 |
10時10分 | 59度 | 50度 | 46度 | 44度 | 40度 | 40度 | 38度 | 38度 | 33度 |
10時40分 | 58度 | 50度 | 46度 | 44度 | 40.5度 | 40度 | 39度 | 37度 | 34度 |
11時10分 | 57度 | 48度 | 44.5度 | 42度 | 40度 | 40度 | 38度 | 38度 | 35度 |
11時44分 | 52度 | 46度 | 44度 | 41度 | 40度 | 39.5度 | 39度 | 36度 | 34度 |
3階東12層 25.8/13 |
外 | 中5 | なか7 | 中9 | 中10 | 中11 | 内12層 | 簾外 | 簾内 |
7時00分 | 50度 | 45度 | 41度 | 40度 | 39度 | 35度 | 32度 | 38度 | 32度 |
7時35分 | 58度 | 51度 | 47度 | 43度 | 40度 | 38度 | 35度 | 40度 | 33度 |
8時00分 | 63度 | 53度 | 48度 | 44度 | 42度 | 40度 | 37度 | 41度 | 34度 |
8時30分 | 64度 | 53度 | 49度 | 44度 | 42度 | 40度 | 36度 | 42度 | 36度 |
9時00分 | 64度 | 55度 | 50度 | 46度 | 43度 | 42度 | 38度 | 44度 | 36度 |
9時30分 | 64度 | 56度 | 50度 | 46度 | 44度 | 42度 | 38度 | 42度 | 36度 |
10時08分 | 64度 | 54度 | 49度 | 46度 | 43度 | 42度 | 39度 | 42度 | 36度 |
10時40分 | 60度 | 52度 | 48度 | 44度 | 41度 | 41度 | 38度 | 40度 | 34度 |
10時55分 | 58度 | 50度 | 47度 | 43度 | 40度 | 40度 | 38度 | 40度 | 34度 |
12時07分 | 50度 | 43度 | 41度 | 39度 | 38度 | 38度 | 36度 | 36度 | 34度 |
