世界最高水準の窓の断熱性能が実現しました
窓の断熱性能を高める事が省エネを行う上で最も重要事項となっていました。
壁に使用される断熱材のグラスウールの熱伝導率は0.05 空気の熱伝導率は0.026
100oのグラスウールには52oの対流しない空気層が必要です
室内温度20度、屋外は0度前後になる地域にはグラスウール200oの壁に対して窓の断熱
には120oの対流しない空気層が必要になります
今回対流しない空気層120oを確保することを断熱エコ障子により世界最高水準の窓の
断熱性能を開発実現することに成功しました
これにより窓の高断熱窓を達成実現することが出来るようになりました。

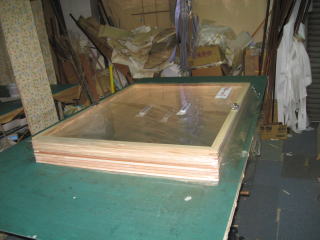

窓の断熱性能レベル10 により断熱エコ障子10層の空気層120ミリでは
熱貫流率0.5388となり、 内外温度差最高28度を計測しています
10層の断熱エコ障子を東側の窓ガラスの内側に設置して午前の日射熱の熱源を利用して
移動熱温度を以下のように測定しました
8/58時30分に窓ガラスの内側断熱エコ障子の外側で温度計一杯の64度を計測
断熱エコ障子10層の内側で37度を計測しましたその差内外最高温度差27度あります
この温度差を冬の寒い窓で室内暖房22度外零下5度までの地域の窓枠一杯に製造
販売設置いたします厚みが120ミリと厚みがあります
。
3階東10層 25.8.5 |
外 | 中5層 | 中7層 | 中9層 | 10層内 | 内外温度差 |
7時30分 | 57度 | 44度 | 40度 | 36度 | 34度 | 23度 |
8時30分 | 64度満 | 48度 | 43度 | 38度 | 37度 | 27度 |
9時40分 | 64度 | 50度 | 44度 | 40度 | 36度 | 28度 |
10時15分 | 57度 | 46度 | 40度 | 37度 | 36度 | 21度 |
10時50分 | 55度 | 45度 | 40度 | 37度 | 36度 | 19度 |
平均 | 59.4 | 46.6 | 41.4 | 37.6 | 35.8 | |
53.4−35.8 差17.6度 |
||||||
3階東10層 25.8.6 |
外 | 中5層 | 中7層 | 中9層 | 10層内 | |
10時25分 | 44度 | 36度 | 34.5度 | 33度 | 33度 | 11度 |
3階東10層 25.8.7 |
外 | 中5層 | 中7層 | 中9層 | 10層内 | |
7時45分 | 52度 | 44度 | 38度 | 36度 | 33度 | 19度 |
8時30分 | 62度 | 49度 | 43度 | 39度 | 36度 | 26度 |
9時00分 | 62度 | 49度 | 43度 | 39度 | 36度 | 26度 |
9時30分 | 62度 | 49度 | 43度 | 39度 | 36度 | 26度 |
10時00分 | 59度 | 47度 | 42度 | 38度 | 36度 | 23度 |
10時35分 | 54度 | 44度 | 40度 | 37度 | 36度 | 18度 |
平均 | 58.5度 | 47度 | 41.5度 | 38度 | 35.5度 | |
58.5度−35.5度 差23度 |
||||||
3階東10層 25.8.8 |
外 | 中5層 | 中7層 | 中9層 | 10層内 | |
8時30分 | 46度 | 40度 | 36度 | 35度 | 33度 | 13度 |
9時30分 | 54度 | 44度 | 40度 | 38度 | 35度 | 19度 |
10時11分 | 52度 | 46度 | 42度 | 38度 | 36度 | 16度 |
10時55分 | 49度 | 43度 | 39度 | 36.5度 | 36度 | 13度 |
11時35分 | 48度 | 42度 | 39度 | 36度 | 36度 | 12度 |
平均 | 49.8度 | 43度 | 39.2度 | 36.7度 | 35.2度 | |
49.8−35.2 差14.6度 |
||||||
3階東10層 25.8.9 |
外 |
中5 | 中7 | 中9 | 10層 | |
9時08分 | 54度 | 45度 | 40度 | 37.5度 | 36度 | 18度 |
3階東10層 25.8.10 |
外 | 中5 | 中7 | 中9 | 10層 | |
8時20分 | 56度 | 44.5度 | 40度 | 38度 | 36度 | 20度 |
8時45分 | 58度 | 46度 | 41度 | 38度 | 37度 | 21度 |
10時15分 | 58度 | 48度 | 44度 | 40度 | 38度 | 20度 |
3階東10層 25.8.11 |
外 | 中5 | 中7 | 中9 | 10層 | |
8時25分 | 59度 | 48度 | 42度 | 40度 | 38度 | 21度 |
9時40分 | 59度 | 50度 | 44度 | 41度 | 38度 | 21度 |
10時10分 | 58度 | 50度 | 44度 | 40度 | 38度 | 20度 |
10時30分 | 54度 | 50度 | 44度 | 40.5度 | 39度 | 15度 |
11時05分 | 52度 | 47度 | 42度 | 39.5度 | 38度 | 14度 |
