3階東窓23層

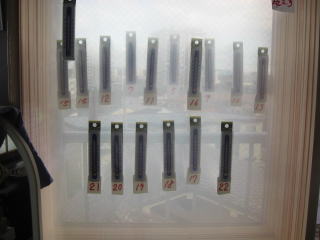

温度計配置 25.9.6
23層
15層14層12層7層11層5層16層9層10層13層
21層20層19層18層17層22層
23層重ねても日射熱は34度の温度差しか出なかった
1.外が64度まで上がる訳.
9/9ガラスの付着空気層で発熱した熱エネルギーは7時から30分で7度上昇その後45分で6度上昇
9/10 8時20分から1時間10分で7度上昇
1.ガラス内面温度が上がるわけ
太陽からの日射熱がガラスに透過するとガラスには付着した空気層があり空気層の熱伝導率
は0.0241ガラスの熱伝導率は1で日射熱の拡散スピードが空気層で滞ることになり蓄熱する
ことになる
付着空気層の厚みは5から8o程度とかていして
8oとしてこの空気層に蓄熱して7時に50度30分して57度になった
1800秒で7度上昇した。次々拡散すれば温度は上がらないのに毎秒7/1800度上昇
中5でも7度中7で7ど中9ても7度中10で6ど中11で7ど中12で6ど
1.空気の熱伝導率は測定出来るか
7時に外で50度の熱は30分で中9まで108o伝導して50度 108/1800=0.06o/秒
8時15分には中12まで144oまで伝導して50度45分で36o伝導 36/2700=0.0133o/秒
9時15分には中14 168oまで中12の間 24o/3600秒=0.0066o/秒
外 | 中5 | 中7 | 中9 | 中10 | 中11 | 中12 | 中13 | 中14 | 中15 | 中16 | 中17 | 中18 | 中19 | 中20 | 中21 | 中22 | 中23 | |
厚み | 60 | 84 | 108 | 120 | 132 | 144 | 156 | 168 | 180 | 192 | 204 | 216 | 228 | 240 | 252 | 264 | 276o | |
7時 | 50度 | −3 | −3 | −1 | 0 | −2 | −3 | 0 | −2 | −4 | +4 | −1 | −1 | −2 | −1 | −2 | +1 | −2 |
7時から30分 | 7度 | 7度 | 7ど | 7度 | 6度 | 7度 | 6度 | 5度 | 7度 | 5度 | 4度 | 3度 | 2度 | 3度 | 3度 | 1度 | 1度 | 2度 |
7時30分から45分 | 6度 | 4度 | 5度 | 4度 | 3度 | 5ど | 6度 | 4度 | 6度 | 9度 | 5度 | 3度 | 4度 | 3度 | 3度 | 4度 | 2度 | |
2.熱伝導率
3.熱拡散スピード
0
3階東窓23層 25.9/9 |
外 | 中5 | 中7 | 中9 | 中10 | 中11 | 中12 | 中13 | 中14 | 中15 | 中16 | 中17 | 中18 | 中19 | 中20 | 中21 | 中22 | 23層 | 内外温度差 | 壁 |
7時00分 | 50度 | 47度 | 44度 | 43度 | 43度 | 41度 | 38度 | 38度 | 36度 | 32度 | 36度 | 35度 | 34度 | 32度 | 31度 | 29度 | 30度 | 28度 | 22度 | 24度 |
7時30分 | 57度 | 54度 | 51度 | 50度 | 49度 | 48度 | 44度 | 43度 | 43度 | 37度 | 40度 | 38度 | 36度 | 35度 | 34度 | 30度 | 31度 | 30度 | 27度 | 24度 |
8時15分 | 63度 | 58度 | 56度 | 54度 | 52度 | 53度 | 50度 | 47度 | 49度 | 46度 | 45度 | 41度 | 40度 | 38度 | 37度 | 34度 | 33度 | 30度 | 33度 | 24度 |
9時15分 | 64度 | 60度 | 58度 | 55度 | 54度 | 54度 | 52度 | 49度 | 50度 | 47度 | 47度 | 44度 | 43度 | 40度 | 40度 | 34度 | 34度 | 30度 | 34度 | 27度 |
9時45分 | 58度 | 55度 | 54度 | 52度 | 52度 | 51度 | 50度 | 47度 | 49度 | 44度 | 45度 | 42度 | 40度 | 38度 | 38度 | 34度 | 33度 | 30度 | 28度 | 27度 |
3階東窓23層 25.9/10 |
cs 外 |
中5 | 中7 | 中9 | 中10 | 中11 | 中12 | 中13 | 中14 | 中15 | 中16 | 中17 | 中18 | 中19 | 中20 | 中21 | 中22 | 23層 | 内外温度差 | 壁 |
8時20分 | 53度 | 50度 | 48度 | 46度 | 46度 | 45度 | 42度 | 40度 | 40度 | 38度 | 38度 | 36度 | 35度 | 34度 | 33度 | 30度 | 30度 | 28度 | 25度 | 25度 |
9時30分 | 60度 | 56度 | 55度 | 52度 | 50度 | 50度 | 48度 | 45度 | 46度 | 42度 | 42度 | 40度 | 39度 | 37度 | 36度 | 33度 | 31度 | 30度 | 30度 | 27度 |
10時10分 | 58度 | 57度 | 55度 | 53度 | 52度 | 52度 | 50度 | 46度 | 48度 | 44度 | 44度 | 42度 | 40度 | 38度 | 38度 | 33度 | 32度 | 30度 | 28度 | 28度 |
3階東窓23層 25.9/11 |
外 | 中5 | 中7 | 中9 | 中10 | 中11 | 中12 | 中13 | 中14 | 中15 | 中16 | 中17 | 中18 | 中19 | 中20 | 中21 | 中22 | 23層 | 内外温度差 | 壁 |
8時30分 | 63度 | 60度 | 58度 | 54度 | 54度 | 54度 | 50度 | 47度 | 50度 | 45度 | 45度 | 42度 | 40度 | 39度 | 39度 | 34度 | 34度 | 31度 | 32度 | 28度 |
9時45分 | 64度 | 62度 | 60度 | 57度 | 55度 | 55度 | 54度 | 50度 | 52度 | 49度 | 48度 | 46度 | 44度 | 42度 | 41度 | 37度 | 35度 | 32度 | 362度 | 30度 |
3階東窓23層 25.9/17 |
外 | 中5 | 中7 | 中9 | 中10 | 中11 | 中12 | 中13 | 中14 | 中15 | 中16 | 中17 | 中18 | 中19 | 中20 | 中21 | 中22 | 23層 | 内外温度差 | 壁 |
8時30分 | 64度 | 62度 | 60度 | 55度 | 54度 | 54度 | 51度 | 48度 | 48度 | 45度 | 45度 | 42度 | 40度 | 37度 | 37度 | 32度 | 31度 | 29度 | 35度 | 24度 |
9時10分 | 65度 | 63度 | 61度 | 57度 | 55度 | 55度 | 54度 | 50度 | 51度 | 46度 | 46度 | 44度 | 41度 | 39度 | 38度 | 34度 | 32度 | 30度 | 35度 | 25度 |
10時00分 | 64度 | 60度 | 59度 | 55度 | 54度 | 54度 | 53度 | 48度 | 51度 | 46度 | 46度 | 44度 | 42度 | 40度 | 40度 | 34度 | 31度 | 29度 | 35度 | 26度 |
11時30分 | 50度 | 45度 | 44度 | 43度 | 41度 | 42度 | 40度 | 39度 | 40度 | 39度 | 37度 | 35度 | 35度 | 33度 | 33度 | 30度 | 28度 | 28度 | 22度 | 26度 |
3階東窓23層 25.9/18 |
外 | 中5 | 中7 | 中9 | 中10 | 中11 | 中12 | 中13 | 中14 | 中15 | 中16 | 中17 | 中18 | 中19 | 中20 | 中21 | 中22 | 23層 | 内外温度差 | 壁 |
7時45分 | 56度 | 54度 | 52度 | 49度 | 48度 | 48度 | 46度 | 43度 | 41度 | 39度 | 40度 | 37度 | 36度 | 34度 | 34度 | 30度 | 30度 | 28度 | 28度 | 23度 |
9時08分 | 65度 | 60度 | 58度 | 55度 | 54度 | 54度 | 52度 | 48度 | 50度 | 46度 | 46度 | 42度 | 40度 | 38度 | 37度 | 33度 | 31度 | 29度 | 36度 | 24度 |
3階東窓23層 25.9/19 |
外 | 中5 | 中7 | 中9 | 中10 | 中11 | 中12 | 中13 | 中14 | 中15 | 中16 | 中17 | 中18 | 中19 | 中20 | 中21 | 中22 | 23層 | 内外温度差 | 壁 |
9時35分 | 65度 | 60度 | 58度 | 54度 | 53度 | 54度 | 52度 | 48度 | 50度 | 45度 | 46度 | 43度 | 41度 | 39度 | 39度 | 34度 | 32度 | 29度 | 36度 | 25度 |
10時40分 | 62度 | 57度 | 56度 | 54度 | 52度 | 53度 | 52度 | 45度 | 50度 | 45度 | 44度 | 43度 | 42度 | 40度 | 39度 | 35度 | 31度 | 30度 | 32度 | 27度 |
3階東窓23層 25.9/20 |
外 | 中5 | 中7 | 中9 | 中10 | 中11 | 中12 | 中13 | 中14 | 中15 | 中16 | 中17 | 中18 | 中19 | 中20 | 中21 | 中22 | 23層 | 内外温度差 | 壁む |
8時35分 | 64度 | 62度 | 58度 | 55度 | 54度 | 54度 | 51度 | 47度 | 49度 | 45度 | 45度 | 42度 | 40度 | 38度 | 37度 | 33度 | 33度 | 30度 | 34度 | 25度 |
10時00分 | 65度 | 64度 | 60度 | 58度 | 55度 | 55度 | 54度 | 50度 | 52度 | 48度 | 47度 | 45度 | 44度 | 40度 | 41度 | 35度 | 33度 | 30度 | 35度 | 27度 |
11時00分 | 62度 | 56度 | 55度 | 53度 | 50度 | 51度 | 50度 | 45度 | 48度 | 45度 | 43度 | 41度 | 40度 | 39度 | 38度 | 34度 | 31度 | 30度 | 32度 | 29度 |
3階東窓23層 25.9/21 |
外 | 中5 | 中7 | 中9 | 中10 | 中11 | 中12 | 中13 | 中14 | 中15 | 中16 | 中17 | 中18 | 中19 | 中20 | 中21 | 中22 | 23 層 |
内外温度差 | 壁 |
9時00分 | 63度 | 57度 | 55度 | 53度 | 51度 | 53度 | 50度 | 46度 | 49度 | 44度 | 44度 | 42度 | 40度 | 38度 | 34度 | 33度 | 30度 | 30度 | 33度 | 26度 |
9時50分 | 65度 | 57度 | 57度 | 54度 | 52度 | 53度 | 53度 | 47度 | 50度 | 46度 | 45度 | 42度 | 41度 | 38度 | 38度 | 34度 | 33度 | 30度 | 35度 | 26度 |
10時30分 | 64度 | 57度 | 57度 | 54度 | 53度 | 53度 | 53度 | 46度 | 51度 | 46度 | 44度 | 42度 | 42度 | 39度 | 38度 | 35度 | 33度 | 31度 | 33度 | 28度 |
9/22 9時25分 |
60度 | 50度 | 52度 | 50度 | 48度 | 48度 | 47度 | 43度 | 46度 | 42度 | 41度 | 39度 | 38度 | 36度 | 37度 | 34度 | 31度 | 30度 | 30度 | 27度 |
9/23 9時17分 |
62度 | 60度 | 56度 | 54度 | 52度 | 53度 | 51度 | 47度 | 50度 | 45度 | 45度 | 43度 | 41度 | 40度 | 39度 | 34度 | 33度 | 31度 | 31度 | 27度 |
9/24 8時30分 |
56度 | 55度 | 54度 | 53度 | 51度 | 52度 | 50度 | 46度 | 48度 | 44度 | 45度 | 42度 | 40度 | 38度 | 37度 | 34度 | 33度 | 30度 | 26度 | 27度 |
9/25 9時30分 |
65度 | 64度 | 60度 | 57度 | 55度 | 55度 | 53度 | 50度 | 52度 | 47度 | 45度 | 43度 | 41度 | 41度 | 36度 | 36度 | 34度 | 31度 | 34度 | 28度 |
へいきん | 62.1度 | 57.28 | ||||||||||||||||||
